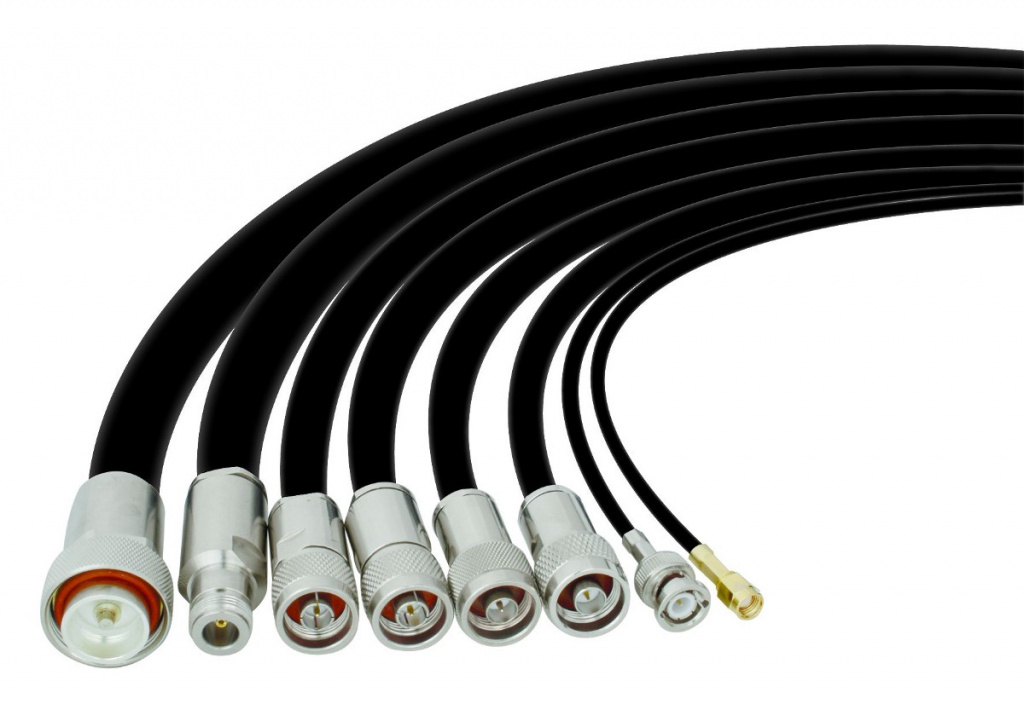

Коаксиальный кабель: общие характеристики

Главные преимущества коаксиальных линий заключаются в их возможности передавать широкий частотный диапазон, в незначительной мере влияя на близлежащие электроцепи, и в высокой стойкости к наружным помехам. Последние (особенно относящиеся к нижним частотам диапазона) всё же способны влиять на такой кабель. В этом заключается, вероятно, единственный минус коаксиального кабеля.

За счёт наружных электромагнитных волн происходит генерация переменных электротоков в наружной металлической части кабельной оплётки, тогда как полезный сигнал идёт по находящейся внутри стороне и не подвержен воздействию наружной волны.

Генерация полезных электротоков происходит в тончайшем металлическом слое (толщиной 0,01 микрона). Между толщиной данного слоя и частотой сигнала имеется обратно пропорциональная связь. Магнитное поле, которое создаёт источник сигнала, ограждают оплётка и центральная жила.

С учётом этого легко прийти к выводу о зависимости электромагнитных параметров электрокабеля от геометрических характеристик:

• сечения жилы в центре,
• расстояния от центральной жилы до оплётки
• и др.

Немаловажный параметр такого кабеля - так наз. "затухание". Распространяясь в электрокабеле, волна начинает ослабевать, причём интенсивность ослабевания прямо пропорциональна расстоянию, преодолеваемому волной. Данный процесс обозначается термином "затухание". Составляющими затухания являются потери:

• внутри проводника,
• в диэлектрике,
• на излучение.

Последние зависят от степени экранирования. В низкокачественных кабелях сигналы затухают уже через 20 м. По этой причине имеет значение материал изготовления электрокабеля.

Какой кабель выбрать?

В большинстве случаев эфирное и спутниковое ТВ подразумевает использование электрокабеля марки RG6. Однако сегодня продаётся немало некачественных подделок данной марки. Для определения качества кабеля его вскрывают и тщательно осматривают. В качественном коаксиальном кабеле проводник может быть исключительно медным. Нередко изготовители ради экономии применяют стальные проводники, покрываемые медным слоем.

Сталь обладает худшими электрическими показателями по сравнению с медью, что, конечно, отразится на сигнале. Имеет значение, насколько плотной является оплётка. Высококачественный электрокабель имеет плотную оплётку, симметрично обволакивающую диэлектрик. Её качество определяет коэффициент кабельного экранирования. Составляющей диэлектрика должен быть вспененный либо пористый полистирол.

Фольга, находящаяся между оплёткой и диэлектриком, должна изготовляться из алюминия. В низкокачественном кабеле заместо фольги используется оболочка из целлофана, на которую наносят амальгаму. Центральная жила должна иметь сечение минимум 0,75 мм. При знании данных параметров выбор надёжного коаксиального электрокабеля не будет сложной задачей. Также нужно учитывать и стоимость. Качественный электрокабель не стоит менее 10 рублей за 1 м.

Высококачественные марки электрокабеля - это, к примеру, SAT-50 и 703. Они отличаются небольшим коэффициентом затухания, изготовляются медными, а внешняя изоляция характеризуется высокой стойкостью к ультрафиолетовым лучам. Выбирая электрокабель, необходимо принимать во внимание условия установки линии и эксплуатации электрокабеля, а также расстояние для передачи сигнала.
